产品名称： 全自动弯管机DW50CNC-2A-1S
发布日期： 2019-03-06
点击数： 1685
二维码：
简述：
产品详情
张家港卓然机械全自动弯管机DW50CNC-2A-1S详细介绍：
一、触摸屏显示，数控电脑操作，可储存500组记忆
二、反弹补偿值设定程序，程序及加工资料保密功能
三、转角、送料为伺服控制. 弯管为油缸控制
四、操作系统配有口令、钥匙，以及数量和用时记录，便于生产管理
五、具有慢弯、慢抽芯功能
六、错误信息在荧幕上显示，帮助操作者立即清除
七、技术参数：
|
主要规格 |
机型: DW50CNC-2A-1S |
备注 |
|
|
最大弯曲管径×壁厚 |
Φ50mm×3mm碳钢管 |
1.最小弯曲半径根据管子直径 2.最大弯曲半径可根据客户要求 3.最大穿芯长度可根据客户要求 |
|
|
最大弯曲半径 |
R250mm |
||
|
最小弯曲半径 |
R≧1.5D |
||
|
最大弯曲角度 |
190° |
||
|
最大送料长度 |
2200mm |
||
|
送料方式 |
直送 夹送 |
||
|
工作速度 |
弯管速度 |
Max 85°/s |
|
|
转管速度 |
Max 200°/s |
||
|
送料速度 |
Max 1000mm/s |
||
|
工作精度 |
弯管精度 |
±0.1° |
|
|
转管精度 |
±0.1° |
||
|
送料精度 |
±0.1mm |
||
|
信息输入方式 |
1. 坐标（X . Y. Z） |
||
|
弯管方式 |
液压弯管 |
||
|
转角伺服电机功率 |
750w |
||
|
送料伺服电机功率 |
1000w
|
||
|
管件允许弯头数 |
50 |
||
|
|
500 |
||
|
油压电机功率 |
5.5kw |
||
|
|
12 Mpa |
||
|
机器尺寸 |
3900 x 900 x 1200mm |
||
|
机器重量 |
2500kg |
||
八、主要配件情况：
|
序号 |
名称 |
规格 |
产地 |
|
1 |
油压马达 |
5.5KW |
无锡太湖 |
|
2 |
油压泵浦 |
PVL1-19 |
浙江鸿泰 |
|
3 |
保压阀 |
02W |
台湾七洋 |
|
4 |
电磁阀 |
G02-2C-DC24 |
台湾七洋 |
|
5 |
溢流阀 |
2B3B-D24 |
台湾七洋 |
|
6 |
密封圈 |
|
台湾CHO |
|
7 |
压力表 |
0-25Mpa |
华泰 |
|
8 |
交流接触器 |
LCED1801 |
台安 |
|
9 |
触摸屏 |
10寸 |
艾克姆 |
|
10 |
电源开关 |
24V |
明纬 |
|
11 |
转角伺服马达 |
750W |
日本三菱 |
|
12 |
送料伺服马达 |
1000W |
日本三菱 |
|
13 |
智能变压器 |
RP-3 |
上海若枰 |
|
14 |
直线导轨 |
20*2600 |
|
|
15 |
转角减速机 送料减速机 |
1. SPL90-32 2. GPL120-5 |
湖北行星 |
|
16 |
中央控制器 |
ICM-880W02 |
艾克姆 |
|
17 |
继电器 |
RXM2MB |
台安 |
|
18 |
热继电器 |
LR-16B |
台安 |
|
19 |
感应开关 |
24V |
昌得 |
九、随机附件明细表
|
序号 |
随机附件名称 |
数量 |
|
1 |
内六角扳手（3-10） |
1套 |
|
2 |
内六角扳手（12） |
1只 |
|
3 |
活动扳手 |
1只 |
|
4 |
工具箱 |
1只 |
|
5 |
操作说明书 （含电器原理图、液压原理图及安全操作规程） |
1份 |
|
6 |
模具 |
1套 |

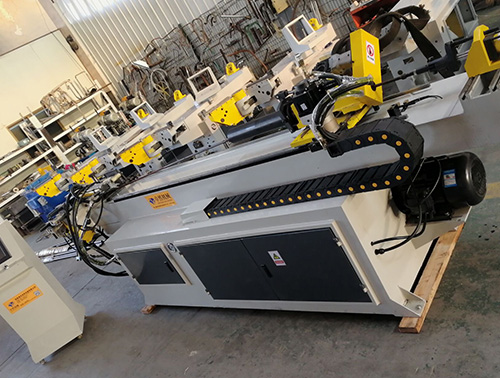

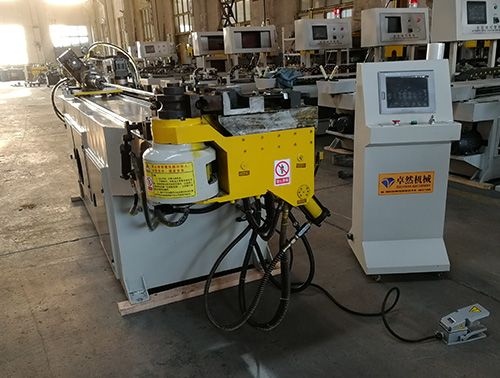

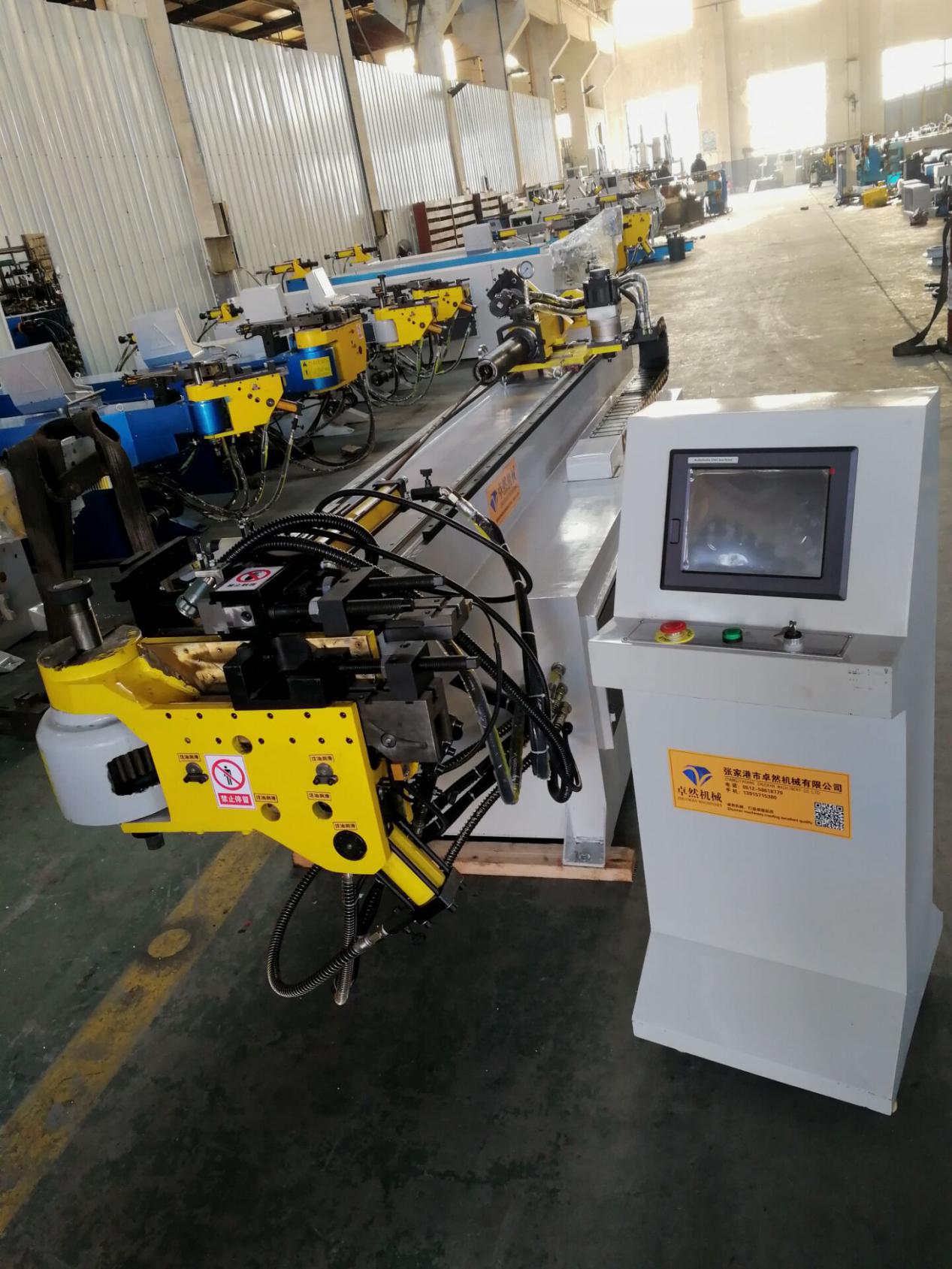

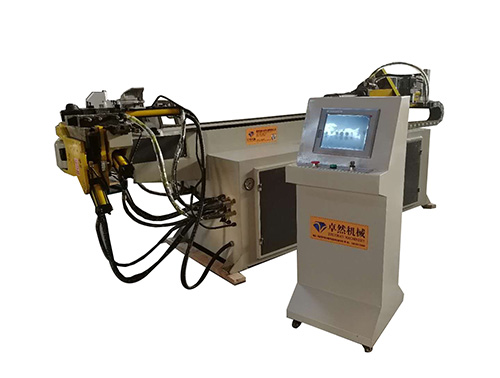

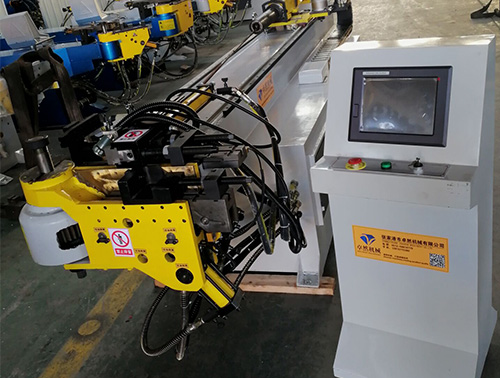

产品图片：DW50CNC-2A-1S
