产品名称： 全自动弯管机DW18CNC-4A-1S
发布日期： 2019-03-06
点击数： 1624
二维码：
简述：
产品详情
张家港卓然机械机械全自动弯管机DW18CNC-4A-1S详细介绍：
一、触摸屏显示，数控电脑操作，可储存500组记忆
二、反弹补偿值设定程序，程序及加工资料保密功能
三、转角、弯管、换模、送料、均为伺服控制.
四、操作系统配有口令、钥匙，以及数量和用时记录，便于生产管理
五、具有慢弯、慢抽芯功能
六、错误信息在荧幕上显示，帮助操作者立即清除
七、技术参数：
|
主要规格 |
机型：DW18CNC-4A-1S |
备注 |
|
|
最大弯曲管径×壁厚 |
Φ18mm×1.6mm |
1. 最小弯曲半径根据管子直径 2. 最大弯曲半径可根据客户要求 3.最大穿芯长度可根据客户要求定制 |
|
|
最大弯曲半径 |
R80mm |
||
|
最小弯曲半径 |
R≧1.2D |
||
|
最大弯曲角度 |
190° |
||
|
最大送料长度 |
1800mm |
||
|
送料方式 |
直送 夹送 |
||
|
工作速度 |
弯管速度 |
Max 200°/s |
|
|
转管速度 |
Max 200°/s |
||
|
送料速度 |
Max 1000mm/s |
||
|
工作精度 |
弯管精度 |
±0.1° |
|
|
转管精度 |
±0.1° |
||
|
送料精度 |
±0.1mm |
||
|
资料输入方式 |
1、 坐标（X . Y. Z） |
||
|
弯管方式 |
伺服弯管 |
||
|
送料伺服电机功率 |
750w |
||
|
转角伺服电机功率 |
400w |
||
|
左右换模伺服电机功率 |
400w |
||
|
弯管伺服电机功率 |
1.5kw |
||
|
管件允许弯头数 |
50 |
||
|
可储存零件数 |
500 |
||
|
油压电机功率 |
4kw |
||
|
系统最大压力 |
12 Mpa |
||
|
机器尺寸 |
3000 x 700 x 1200mm |
||
|
机器重量 |
1400kg |
||
八、主要配件情况：
|
序号 |
名称 |
规格 |
产地 |
|
1 |
油压马达 |
4KW |
无锡太湖 |
|
2 |
油压泵浦 |
PVL1-17 |
浙江鸿泰 |
|
3 |
保压阀 |
02W |
台湾七洋 |
|
4 |
电磁阀 |
G02-2C-DC24 |
台湾七洋 |
|
5 |
溢流阀 |
2B3B-D24 |
台湾七洋 |
|
6 |
密封圈 |
|
台湾CHO |
|
7 |
压力表 |
0-25Mpa |
华泰 |
|
8 |
交流接触器 |
LCED1801 |
台湾台安 |
|
9 |
触摸屏 |
10寸 |
深圳艾克姆 |
|
10 |
电源开关 |
24V |
台湾明纬 |
|
11 |
转角伺服马达 |
400W |
日本三菱 |
|
12 |
送料伺服马达 |
750W |
日本三菱 |
|
13 |
左右换模伺服马达 |
400W |
日本三菱 |
|
14 |
弯管伺服马达 |
1.5KW |
日本三菱 |
|
15 |
智能变压器 |
RP-3 |
上海若枰 |
|
16 |
直线导轨 |
20*2200 |
台湾PDF |
|
17 |
转角减速机 送料减速机 换模减速机 弯管减速机 |
1. GPL70-32 2. GPLF90-5 3. GPLF65-5 4. GPLF120-40 |
湖北行星 |
|
18 |
中央控制器 |
ICM-880W04 |
深圳艾克姆 |
|
19 |
继电器 |
RXM2MB |
台湾台安 |
|
20 |
热继电器 |
LR-16B |
台湾台安 |
|
21 |
感应开关 |
24V |
昌得 |
九、随机附件明细表
|
序号 |
随机附件名称 |
数量 |
|
1 |
内六角扳手（3-10） |
1套 |
|
2 |
内六角扳手（12） |
1只 |
|
3 |
活动扳手 |
1只 |
|
4 |
工具箱 |
1只 |
|
5 |
操作说明书 （含电器原理图、液压原理图及安全操作规程） |
1份 |
|
6 |
模具 |
1套 |

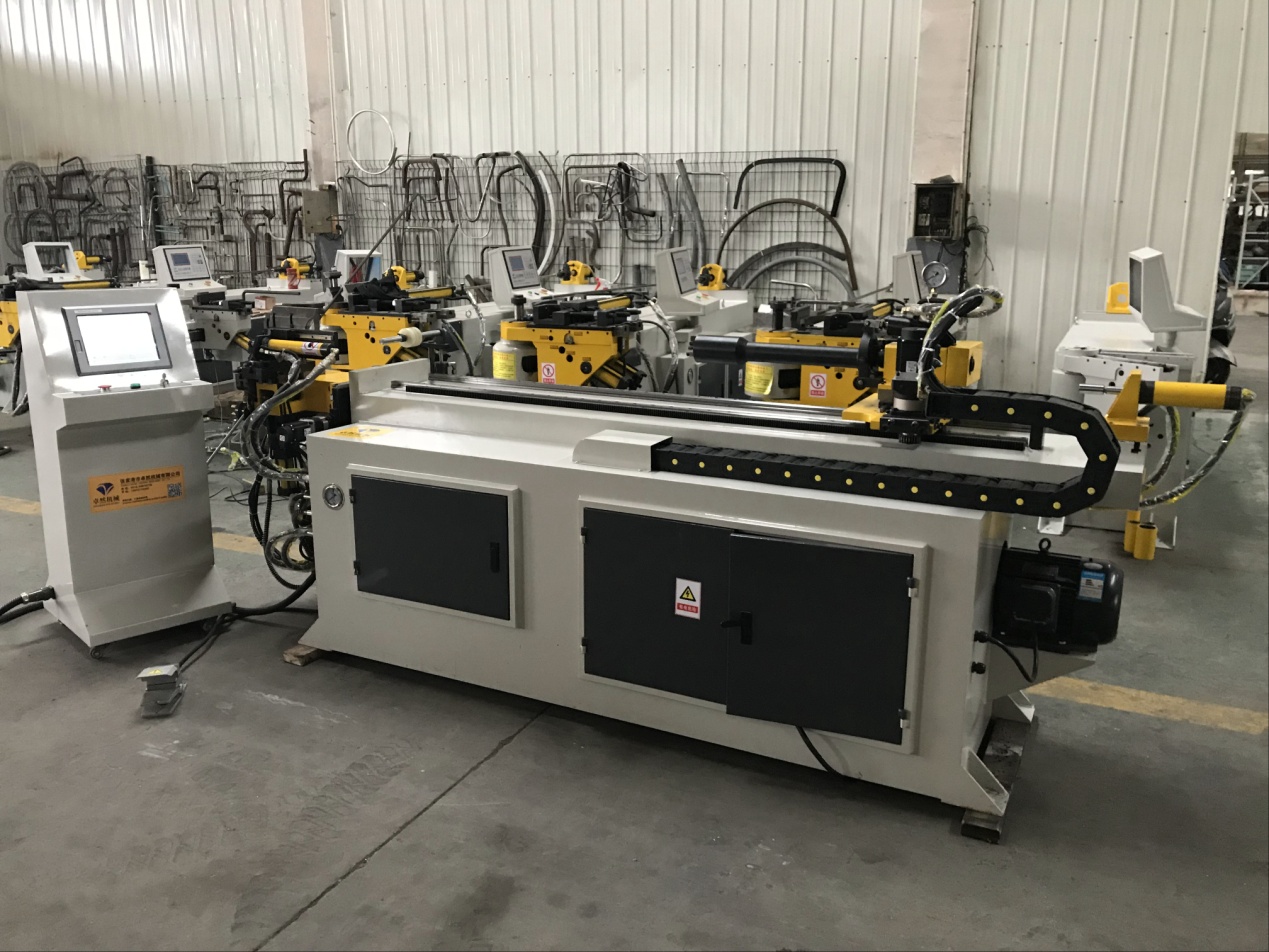

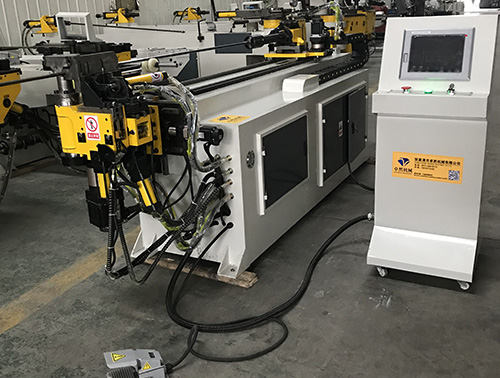

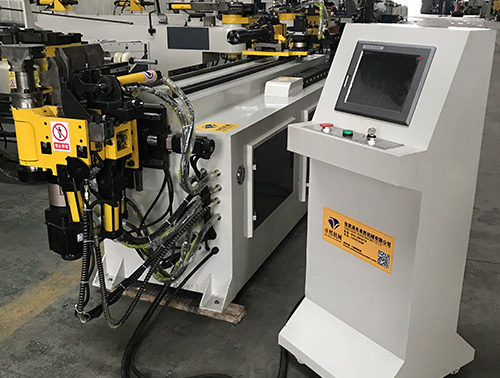

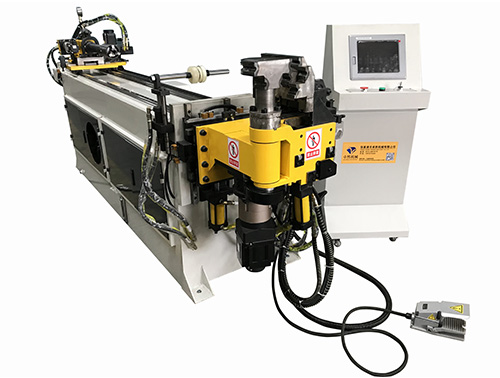

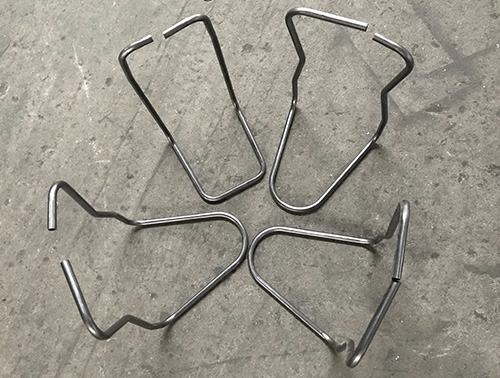

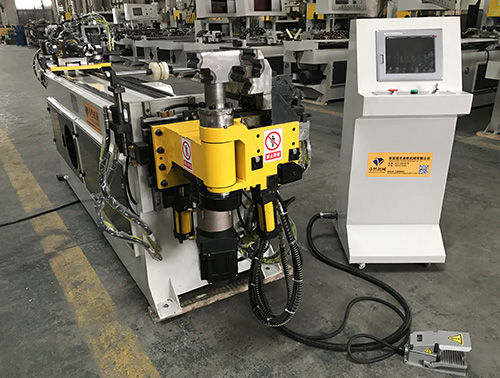

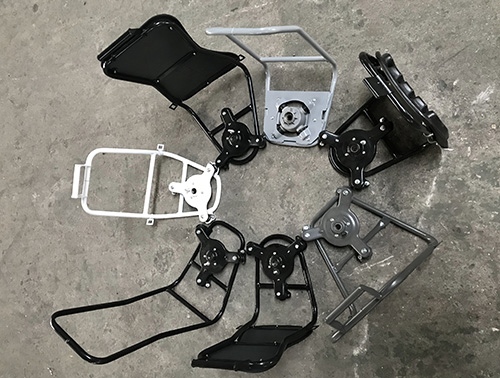

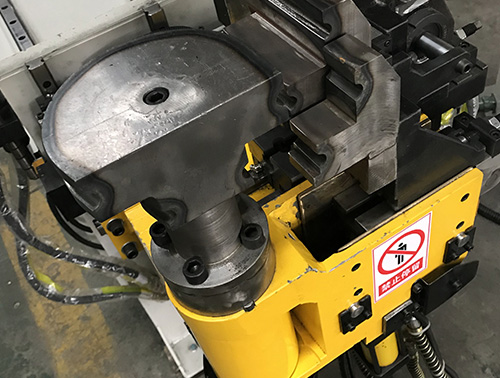

十、产品图片
